－場所打ちコンクリート杭用７８５N/mm2級せん断補強筋－

（１） エムケーパイルリング７８５について

１－１：特徴

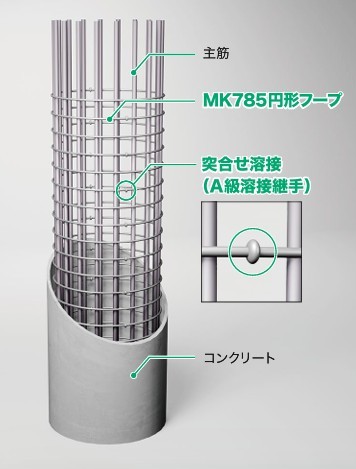

エムケーパイルリング７８５は、場所打ちコンクリート杭の鉄筋籠に用いる
高強度せん断補強筋です。
「GBRC性能証明 第23-01号」を取得しております。
短期許容応力度は、普通鉄筋（SD295）と比較をして、２倍の強度を有します。
主に杭頭部のせん断力の向上及び合理的な設計を可能とします。
納期が鋼管より短く、工期短縮を可能とします。

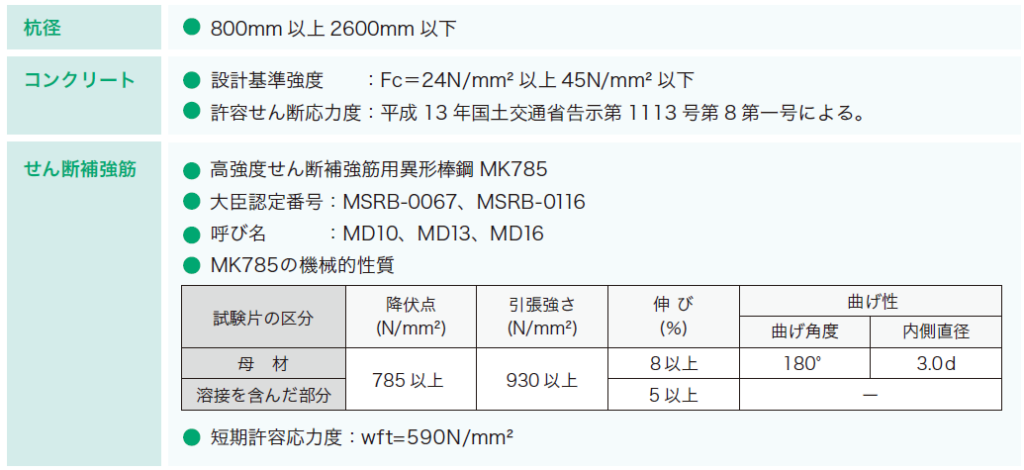

１－２：適用範囲

１－３：せん断力の算定

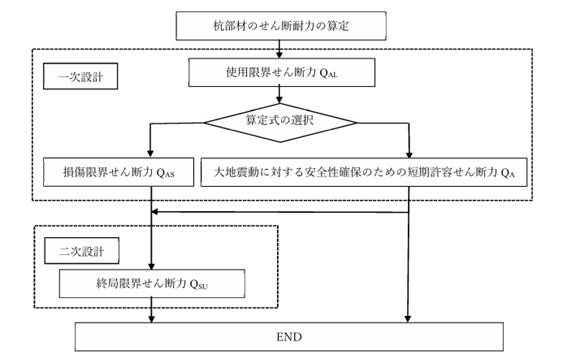

①せん断耐力の算定フロー

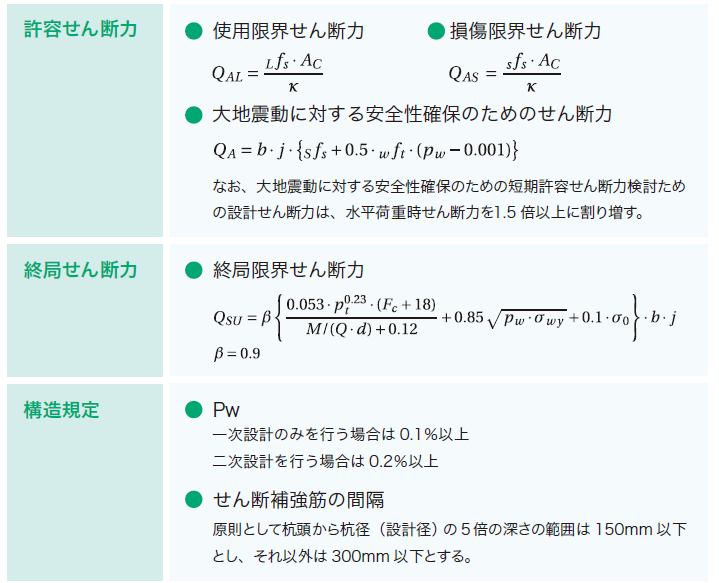

②許容せん断力・終局せん断力・構造規定

（２） 問い合わせ先・適用地域

２－１：本技術の問い合わせ先
株式会社向山工場 営業部（ウインファースト株式会社　内）
TEL：０３－６２１２－８９０３

２－２：販売窓口
未来建築研究所株式会社
TEL：０３－６８１１－０６２５

２－３：適用地域
関東近郊（２０２６年４月現在）

（３）鉄筋籠の加工について

エムケーパイルリング785を使用した鉄筋籠の製作は、下記メーカーとなります。（2026年4月現在）

・株式会社松伸　・藤工業株式会社　・志村工業株式会社

（４）各種ダウンロード

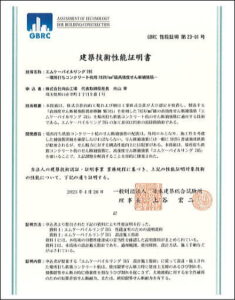

★建築技術性能証明書

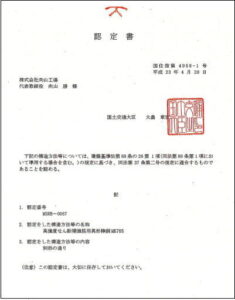

★認定書・指定書

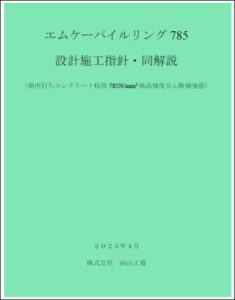

★設計施工指針・同解説

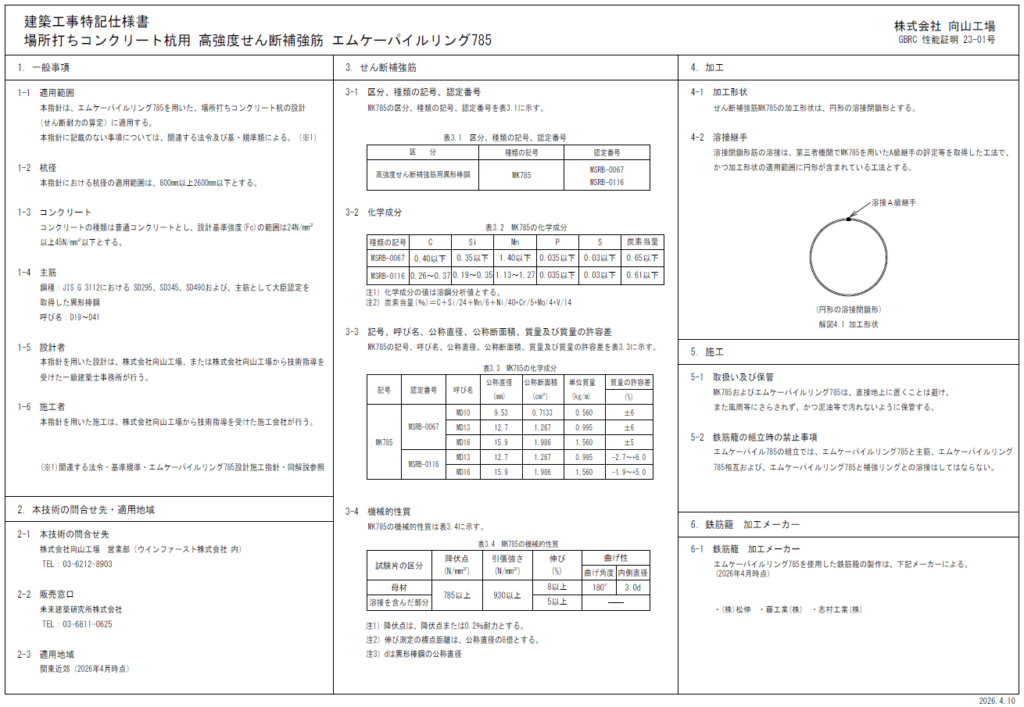

★特記仕様書

---
